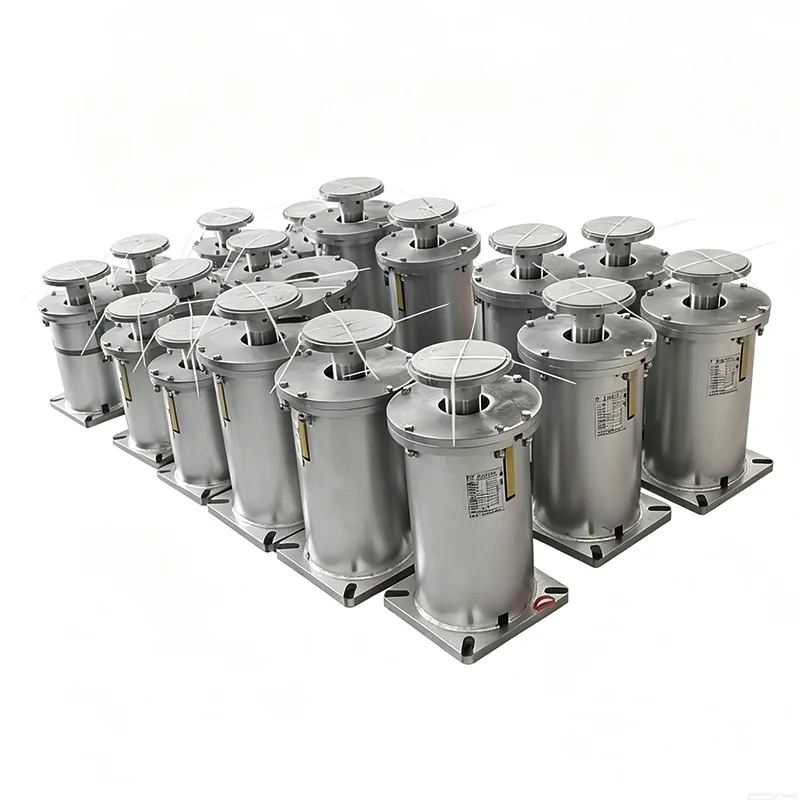

Переменная пружинная опора для трубопровода

Регулируемая пружинная опора для трубопроводов — это специальное упругое опорное устройство, разработанное для того, чтобы выдерживать вертикальное смещение трубопроводов. Он обеспечивает регулируемую опорную силу в пределах допустимого диапазона смещения за счет использования собственной жесткости пружин. Когда трубопроводы перемещаются вверх и вниз из-за колебаний температуры, расхода среды или вибрации оборудования, опора автоматически регулирует опорную силу, эффективно предотвращая концентрацию напряжений в трубах и повреждение соединений оборудования.

Компания Yangzhou Tianshun Piping занимается производством этой продукции с 2012 года. На сегодняшний день мы поставили более 800 000 комплектов для более чем 300 промышленных проектов по всему миру, а характеристики продукции были полностью подтверждены длительной эксплуатацией на месте.

Технические характеристики продукта

Принцип проектирования и структурная композиция

Спроектированная в соответствии с законом Гука, прогиб пружины прямо пропорционален приложенной нагрузке. При движении трубопровода вверх сжатие пружины уменьшается и соответственно снижается поддерживающая сила. Когда трубопровод движется вниз, сжатие пружины увеличивается, что приводит к увеличению поддерживающей силы. Эта особенность позволяет поддержке адаптироваться к динамическим изменениям действующих трубопроводов и поддерживать баланс напряжений всей трубопроводной системы.

Стандартная продукция состоит из следующих ключевых компонентов:

▶  Цилиндрическая винтовая пружина: изготовлена ​​из легированной пружинной стали и подвергнута строгой термической и стабилизирующей обработке.

▶  Верхние и нижние соединительные пластины: используются для соединения трубопроводов и строительных конструкций с гибкими режимами установки, адаптируемыми к условиям площадки.

▶  Плита индикатора нагрузки: отображает в реальном времени нагрузку пружины и смещение трубопровода.

▶  Фиксирующее устройство: фиксирует положение пружины после установки и ввода в эксплуатацию, чтобы избежать деформации во время транспортировки и монтажа на месте.

▶  Защитный корпус: блокирует попадание пыли, дождевой воды и агрессивных сред, что продлевает срок службы пружины.

Ключевые технические характеристики

▶  Управляемая скорость изменения нагрузки: расчетная скорость изменения нагрузки поддерживается в пределах 25 %, обеспечивая равномерное распределение усилий по системе трубопроводов.

▶  Широкий выбор спецификаций: оснащен 12 классами нагрузки и 5 размерами рабочего объема, что соответствует требованиям большинства промышленных трубопроводов.

▶  Калибровка предварительной нагрузки: предварительно настроена на указанную нагрузку в соответствии с требованиями заказчика перед поставкой, готова к прямому использованию после установки на месте.

▶  Конструкция, предотвращающая ослабление: все соединительные детали оснащены стопорными гайками и стопорными шайбами ​​для предотвращения ослабления во время работы.

▶  Модульная конструкция: основные компоненты взаимозаменяемы, что упрощает обслуживание и замену на месте.

▶  Высокая адаптация к окружающей среде: подходящие материалы и обработка поверхности могут быть выбраны в соответствии с различными условиями работы.

Сравнение производительности с другими опорами трубопроводов

Типичные сценарии применения

Регулируемая пружинная опора для трубопроводов широко используется в различных промышленных трубопроводных системах, подверженных изменениям температуры, особенно идеально подходит для следующих применений:

▶  Паропроводы, трубопроводы питательной воды и трубопроводы конденсата на теплоэлектростанциях

▶  Технологические трубопроводы и соединительные трубопроводы теплообменного оборудования нефтехимических предприятий

▶  Компрессорные станции и клапанные камеры магистральных газопроводов

▶  Магистральные и отводные трубопроводы городских сетей центрального отопления

▶  Трубопроводы для транспортировки осадка на очистных сооружениях

▶  Трубопроводные системы на судах и морских платформах

Производство и полный контроль качества

Мы владеем современными производственными линиями для регулируемых пружинных опор, оснащенными профессиональным оборудованием, включая станки для навивки пружин с ЧПУ, машины для испытания пружин, спектрометры и приборы для неразрушающего контроля. Вся продукция производится под строгим контролем качества:

1. Входной контроль сырья: анализ химического состава и испытания механических свойств проводятся для каждой партии стали; неквалифицированные материалы строго отвергаются.

2. Контроль производства пружин: пружины наматываются на оборудовании с ЧПУ, что гарантирует точные размеры и точность.

3. Испытание производительности пружины: каждая пружина проходит 3 полных испытания на сжатие и испытания на нагрузку для обеспечения стабильной работы.

4. Проверка готовой сборки: для собранных изделий проводятся проверка размеров, калибровка нагрузки и визуальный осмотр.

5. Заключительная проверка перед поставкой: Выборочная проверка осуществляется в соответствии с национальными стандартами, и к поставке допускаются только сертифицированные продукты.

Наша система управления качеством получила сертификат ISO 9001:2015, а вся продукция соответствует международным стандартам, таким как CE и API.

Руководство по выбору и вспомогательные услуги

Мы предоставляем профессиональные рекомендации по выбору, чтобы помочь клиентам выбрать наиболее подходящие продукты. Просто предоставьте нам параметры трубопровода, рабочую температуру, смещение, место для установки и другую соответствующую информацию, и наши инженеры рассчитают и порекомендуют оптимальную модель и характеристики регулируемой пружинной опоры для трубопровода.

Также мы предлагаем полный спектр сопутствующих услуг:

▶  Нестандартная индивидуализация: продукты, разработанные и изготовленные по индивидуальному заказу с учетом особых требований к нагрузке, перемещению или ограниченному пространству для установки.

▶  Техническое обслуживание на месте: профессиональные инженеры могут быть направлены для руководства установкой и вводом в эксплуатацию на месте.

▶  Гарантийное обслуживание: на всю продукцию предоставляется 12-месячная гарантия. Дефектные изделия будут отремонтированы или заменены бесплатно в течение гарантийного срока.

▶  Долгосрочные поставки запасных частей: поддерживается полный запас запасных частей для быстрого реагирования на потребности клиентов в запасных частях.

Пожалуйста, свяжитесь с нашим отделом продаж для получения более подробной информации и расценок на регулируемую пружинную опору для трубопровода.
