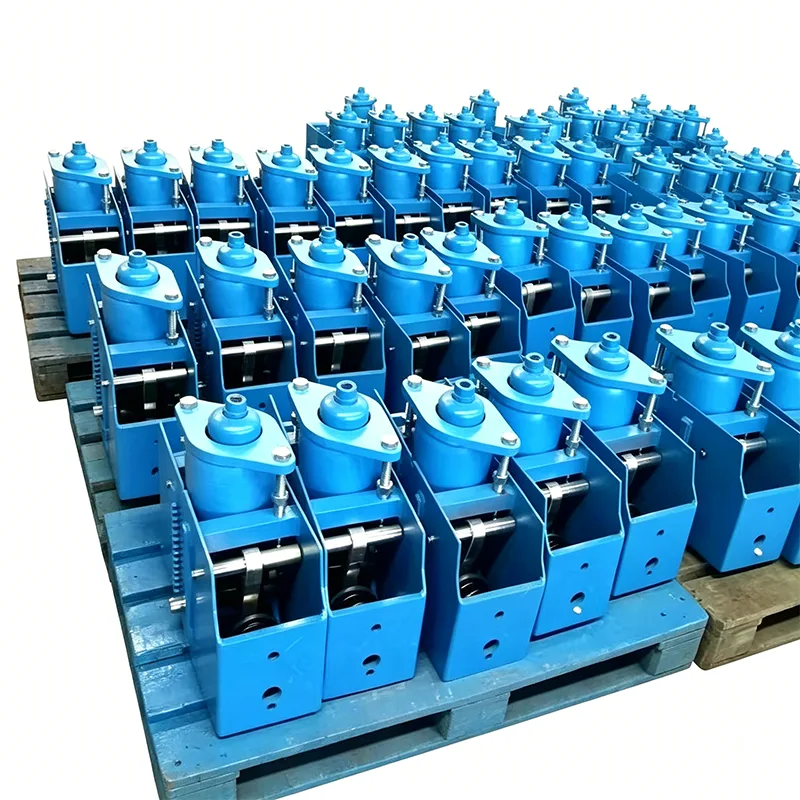

Консольная постоянная пружинная опора

В крупных промышленных трубопроводных системах, когда трубопроводы подвергаются значительным вертикальным смещениям, обычные пружинные опоры вызывают заметные изменения нагрузки, что, в свою очередь, оказывает огромную дополнительную нагрузку на подключенное чувствительное оборудование (например, паровые турбины, котлы, компрессоры и т. д.). Используя 14-летний технический опыт в области технологий поддержки трубопроводов, компания Yangzhou Tianshun Pipeline Technology Co., Ltd. профессионально разрабатывает и производит консольные опоры постоянной пружины. В этом продукте применяется принцип равновесия моментов, обеспечивающий постоянство поддерживающей силы при вертикальном смещении трубопровода. Эта особенность делает его критически важным вспомогательным устройством для трубопроводных систем большого объема и в сценариях, где скорость изменения нагрузки должна строго контролироваться. Это эффективно предотвращает неблагоприятную передачу усилий в трубопроводной системе и обеспечивает безопасную работу основного оборудования.

Кривая смещения нагрузки, полученная в результате типовых испытаний опоры/подвески с постоянной пружиной. Горизонтальная ось обозначает смещение, а вертикальная ось представляет нагрузку. Кривая остается примерно горизонтальной на протяжении всего рабочего хода, демонстрируя, что поддерживающая сила остается практически постоянной, когда трубопровод прогибается из-за теплового расширения и сжатия.

Это типовое испытание проверяет постоянство нагрузки, стабильность полного хода и эксплуатационную надежность блоков постоянной пружины. Все производственные агрегаты перед отправкой подлежат калибровке нагрузки с контролем отклонения нагрузки в пределах ±6% в соответствии с ANSI/MSS-SP-58-2018 и NB/T47038-2013.

Эти продукты применимы к промышленным трубопроводным системам с большим тепловым смещением, включая магистральные паропроводы и другие трубопроводы, работающие при высоких температурах и давлениях.

Технические характеристики продукта

Таблица характеристик подвески с постоянной пружиной	Пример
Модель/Серия	PH, LH, CA, CS, TH
Грузоподъемность (рабочая)	0,1 кН - 500 кН
Всего путешествий	50 мм, 100 мм, 200 мм, 400 мм
Реальное путешествие	До 600 мм
Отклонение нагрузки (допуск)	±5 % (стандартный) / ±3 % (высокая точность)
Положение установки	Горизонтальный/Вертикальный
Отделка корпуса	Горячее цинкование/эпоксидная смола
Рабочая температура.	От -20°C до +80°C (окружающая среда)
Материал пружинной катушки	60Si2Mn / 50CrVA
Диапазон регулировки нагрузки	±10% (регулировка поля)

Структура ядра и механические свойства

Наша консольная опора с постоянной пружиной представляет собой прецизионную комбинированную конструкцию консольного рычага и пружины, превращающую сложный механический баланс в надежные инженерные изделия. Его основные технические параметры и конструктивные особенности следующие:

Технический аспект	Показатели эффективности и инженерная ценность
Скорость изменения нагрузки	Теоретическая скорость изменения нагрузки равна нулю (фактическое отклонение ≤5%), что обеспечивает постоянную опорную силу и полностью исключает дополнительное напряжение.
Вертикальное перемещение	Поддерживает компенсацию вертикального смещения 0～300 мм или даже больше, специально разработан для трубопроводных систем с большим смещением.
Преимущества консольной конструкции	Имеет конструкцию с консольным рычагом, компактную конструкцию и небольшую занимаемую площадь, адаптируемую к сложным условиям установки на месте.
Материал и защита от коррозии	Несущие компоненты сердечника изготовлены из высокопрочной легированной стали с горячеоцинкованным или антикоррозионным покрытием на поверхности, адаптирующимся к суровым условиям работы.

Инженерное применение и адаптация на месте

В практических инженерных приложениях установка трубопроводов часто сталкивается со сложными пространственными ограничениями. Наша консольная опора с постоянной пружиной полностью устраняет болевые точки при строительстве на месте:

Точная настройка в холодном состоянии: перед поставкой мы предварительно сжимаем и фиксируем пружину в положении нагрузки в холодном состоянии в соответствии с условиями напряжения в трубопроводе и требованиями к тепловому смещению, предоставленными клиентами. При монтаже на месте требуется лишь точная регулировка резьбовой колонны для достижения проектного состояния, что значительно сокращает период строительства.

Гибкие методы укоренения: консольная конструкция адаптируется к различным условиям укоренения. Будь то балки стальных конструкций, бетонные фундаменты или корпуса оборудования, стабильное укоренение может быть достигнуто за счет соответствующих корневых соединителей (таких как сварные одиночные пластины, траверсы трубных хомутов и т. д.).

Визуализация рабочего состояния: оснащенный высокоточными индикаторными пластинами смещения и весами нагрузки, персонал по эксплуатации и техническому обслуживанию может интуитивно определить, находится ли трубопровод в проектном рабочем положении, не разбирая корпус, что облегчает ежедневный осмотр и профилактическое обслуживание.

Строгая система производства и контроля качества

Перед отправкой каждого продукта проводится комплексное внутреннее тестирование.

Перед отправкой каждый продукт проходит полный процесс внутреннего тестирования. Этот процесс включает в себя размерный и визуальный контроль, PMI (положительная идентификация материала), испытание на твердость, неразрушающий контроль MT/PT, где это применимо, испытание пружинной нагрузкой с кривыми смещения нагрузки и измерение толщины покрытия. Поставляются протоколы заводских испытаний (FTR) и протоколы испытаний материалов (MTR).

Разъяснение относительно сторонней аккредитации

Внутреннее тестирование — это не то же самое, что стороннее тестирование, аккредитованное ILAC. Если требуется проведение независимого тестирования или лабораторное тестирование, оно может быть предоставлено как отдельная дополнительная услуга.

Дополнительные услуги сторонней проверки (оплачиваются отдельно)

1. Испытание материалов

Эта услуга охватывает анализ химического состава, испытания на растяжение, низкотемпературные испытания на удар по Шарпи и испытания на твердость.

2. Неразрушающий контроль сварных швов

Доступные методы включают магнитопорошковый контроль (MT), проникающий контроль жидкостью (PT), ультразвуковой контроль (UT) и рентгенографический контроль (RT).

3. Испытание производительности пружинной нагрузкой

Кривые смещения нагрузки включены.

4. Проверка защиты от коррозии горячего цинкования/эпоксидного покрытия.

5. Свидетельские испытания, заводской надзор и предотгрузочная проверка (PSI).

Наши отличительные преимущества

Сравнено с международной системой крепления труб LISEGA.

Точность загрузки нашей продукции, стандарты испытаний и системы документации сравниваются с международной системой поддержки труб LISEGA.

Больше, чем стандартный отечественный поставщик

В отличие от стандартных отечественных производителей, которые предоставляют только сам товар, мы поставляем кривую перемещения нагрузки к каждому пружинному блоку. Мы также помогаем организовать сторонние испытания SGS и инспекции с участием свидетелей, а также поддерживаем проверку документации инженерами PE/CPE для зарубежных проектов.

Почему стоит выбрать консольную опору постоянной пружины Tianshun?

Богатое техническое наследие: Опираясь на 14-летний опыт работы в отрасли и профессиональную команду исследований и разработок, мы обеспечиваем полную техническую поддержку от анализа напряжения трубопровода, расчета выбора типа до руководства по установке.

Глобальная проверка проекта: продукты стабильно работают в энергетических, нефтехимических и энергетических проектах в более чем 40 странах мира, выдерживая испытания при запуске/остановке нескольких энергоблоков и экстремальных условиях работы.

Возможности индивидуального обслуживания: в случае особых ограничений по пространству или нестандартных требований к нагрузке мы можем предоставить индивидуальные конструкции консольных конструкций и инженерные решения.

Надежная послепродажная гарантия: мы создали полный клиентский файл и механизм реагирования, обеспечивая оценку состояния, перенастройку нагрузки и рекомендации по замене во время технического обслуживания при остановке, снижая риски эксплуатации и технического обслуживания электростанций.
