Раскачивающиеся стойки

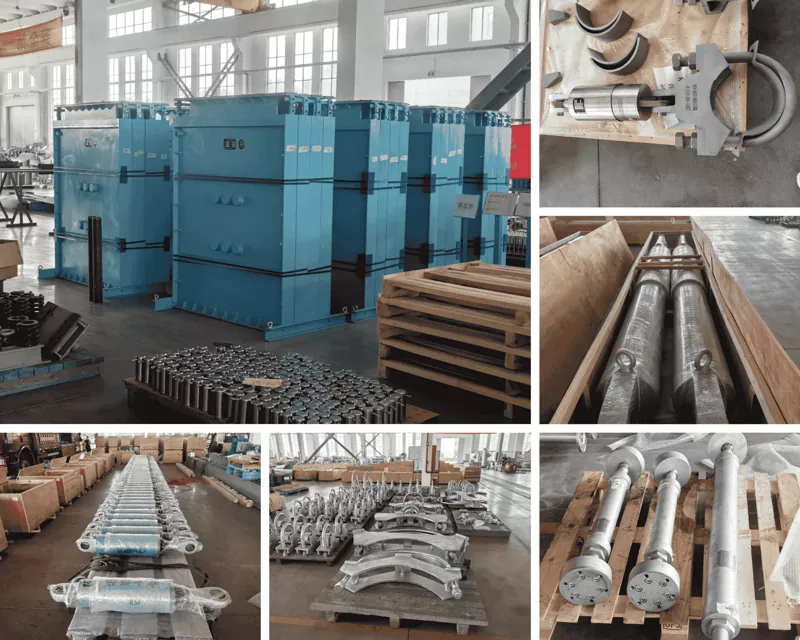

Янчжоу Тяньшунь проектирует и производит качающиеся стойки для электроэнергетики, нефтехимии, систем отопления, вентиляции и кондиционирования, судостроения и атомной энергетики. С 2012 года наш завод в Цзянсу, Китай, площадью 35 000 м² и более чем 100 квалифицированными сотрудниками, поставляет устройства для фиксации труб на проекты в более чем 45 странах. Каждая поперечная стойка изготовлена ​​в соответствии с сертифицированной системой качества ISO 9001:2015 и поставляется с необходимой документацией по испытаниям и материалам.

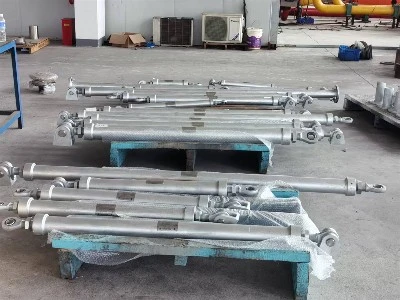

Качающаяся стойка ограничивает боковое смещение трубы, не ограничивая тепловое расширение в осевом направлении. При нормальной работе он допускает медленное тепловое смещение по длине трубопровода. При появлении боковой силы — от ветра, сейсмического ускорения, гидроудара, вибрации вращающегося оборудования или волнового движения на морской платформе — стойка действует как жёсткий элемент, удерживающий трубу в нужном положении и передающий нагрузку на строительную конструкцию или стальную стойку. Это защищает сварные швы труб, фланцы и подключенное оборудование от усталостных повреждений и ударов.

Поскольку стойку можно установить под любым углом, она работает при вертикальной, горизонтальной и наклонной установке. Возможность регулировки длины позволяет бригаде на объекте подогнать ее к зазору между креплением трубы и точкой крепления конструкции, учитывая допуски, которые не всегда могут предсказать чертежи.

Конструкция и ключевые особенности

Корпус из высокопрочной стали

Труба стойки, концевые фитинги и крепежные детали изготовлены из углеродистой или низколегированной стали, выбранной с учетом указанной нагрузки и температуры. К каждой партии прилагаются стандартные сертификаты на материал, подтверждающие механические свойства и химический состав. Для агрессивных или морских сред доступны марки нержавеющей стали.

Регулируемая длина для точности поля

Телескопический или резьбовой механизм регулировки позволяет установить стойку на точную установленную длину на месте. Типичные варианты хода регулировки составляют ±25 мм, ±50 мм и ±100 мм. Такая возможность регулировки означает, что стойку можно установить без резки или сварки, а также компенсирует незначительное несоосность между башмаком трубы и конструкцией.

Несколько вариантов концевого соединения

Для соответствия различным креплениям труб и структурным соединениям стойка может поставляться с шаровыми шарнирами, наконечниками с проушиной или резьбовыми стержневыми соединениями. Шаровые шарниры допускают угловое вращение и предотвращают воздействие изгибающих моментов на трубу стойки. Концы вилки обеспечивают простое штифтовое соединение, упрощающее установку. Мы поставляем тип конца, соответствующий стандартной детали проекта.

Защита от коррозии для длительного срока службы

Стандартной обработкой поверхности является горячее цинкование, которое обеспечивает равномерное покрытие внутри и снаружи трубы. Для усиленной защиты мы предлагаем толстослойные эпоксидные покрытия, системы наплавленной эпоксидной смолы (FBE) и трехслойные полиэтиленовые (3PE). Выбор покрытия согласовывается с учетом атмосферных условий на объекте и рабочей температуры.

Соответствие международным стандартам

Качающиеся стойки спроектированы и изготовлены в соответствии со стандартами ASME B31.1 и B31.3 для технологических и силовых трубопроводов, MSS SP-58 для опор труб и стандартами GB/T. Если спецификация проекта требует альтернативных кодов, мы проверяем техническую совместимость и соответствие применимому стандарту.

Технические характеристики

Грузоподъемность выше 480 кН и нестандартные ходы выполняются по индивидуальному заказу. Наша команда инженеров проверяет конструкцию для данного случая нагрузки и предоставляет аттестационные чертежи перед изготовлением.

Дополнительные аксессуары

Для соответствия конкретным требованиям к установке и производительности в комплект могут быть включены следующие аксессуары:

Динамические ограничители, которые добавляют функцию блокировки, чувствительную к скорости, для случайных импульсных нагрузок.

Пружинные виброизоляторы в сочетании со стойкой для гашения высокочастотной вибрации в трубопроводах малого диаметра.

Жесткие шатуны для применений, где не требуется регулировка длины и предпочтительна простая соединительная тяга.

Модернизированные антикоррозионные покрытия, такие как FBE и 3PE, для подземной или подводной эксплуатации.

Эти аксессуары устанавливаются на заводе, а перед отправкой вся сборка проверяется как единое целое.

Контроль качества и документация

Каждая поперечная стойка проверяется по размерам и, если применимо, подвергается испытаниям под нагрузкой для подтверждения указанной несущей способности. Для динамических или сейсмических применений мы предоставляем сертификаты испытаний и отслеживание материала по номеру плавки. Сварные швы проверяются квалифицированным персоналом с использованием визуального и, при необходимости, капиллярного контроля.

Наши сертифицированные по стандарту ISO 9001 процедуры контролируют весь процесс: от приемочного контроля стали и материалов покрытия до окончательной сборки и упаковки. Более 70% наших заказов поступает от постоянных клиентов, которые доверяют выполнению наших проектов по ограничителям труб за проектом.

Где установлены стабилизаторы поперечной устойчивости

Производство электроэнергии

Главные паропроводы и линии питательной воды на тепловых и атомных электростанциях используют качающиеся стойки для ограничения бокового смещения во время парового удара и сейсмических явлений без ограничения осевого теплового роста.

Нефтехимические и нефтеперерабатывающие заводы

Трубопроводные эстакады технологических установок оборудованы раскачивающими стойками для ограничения раскачивания от ветра, ударной волны и вибрации двухфазного потока. Регулируемая длина делает их практичными для установки в существующие перегруженные стойки.

ОВиК и высотные здания

Стояки охлажденной воды, конденсаторные водопроводы и водопроводные трубы в высотных зданиях используют раскачивающиеся стойки для контроля бокового смещения, вызванного термоциклированием и раскачиванием здания. Оцинкованная отделка подходит для открытых и открытых помещений.

Судостроение и морские платформы

Трубопроводы на судах и морских платформах подвергаются постоянному воздействию волн и механизмов. Поворотные стойки с корпусом из нержавеющей стали и устойчивым к коррозии покрытием сохраняют соосность и защищают соединения труб от усталости в этих агрессивных средах.

Ядерные объекты

В системах трубопроводов, связанных с безопасностью, используются раскосы, разработанные в соответствии с требованиями ядерных норм и правил конкретного проекта, с полным пакетом материалов и документации по испытаниям.

Часто задаваемые вопросы

Чем качающаяся стойка отличается от жесткой стойки или демпфера?

Жесткая стойка блокирует все движения, включая тепловое расширение, которое может вызвать чрезмерную нагрузку на трубу. Гидравлический демпфер допускает медленное тепловое движение и блокируется только при быстром динамическом движении. Качающаяся стойка обеспечивает жесткое боковое удержание в одной плоскости, допуская при этом осевое тепловое смещение, что делает ее подходящей для применений, в которых известно направление теплового роста и прогнозируемая боковая нагрузка.

Какой температурный предел применяется к стандартной стойке из углеродистой стали?

Стандартные стойки из углеродистой стали с горячеоцинкованной отделкой могут работать при температуре примерно до 350 °C. Для более высоких температур до 550 °C мы используем легированную сталь и жаропрочные покрытия или оставляем корпус без покрытия. Компоненты торцевого соединения также выбираются с учетом повышенных температур. Мы рекомендуем сообщить фактическую температуру поверхности трубы во время запроса, чтобы выбрать правильный материал.

Можно ли установить стабилизатор поперечной устойчивости в любом положении?

Да. Стойка может быть установлена ​​вертикально, горизонтально или под углом. Торцевые соединения шарового шарнира компенсируют угловое смещение, а регулируемая длина учитывает допуски на месте в любой ориентации. Единственное требование состоит в том, чтобы конструкция на обоих концах могла выдерживать указанную нагрузку.

Доступна ли настройка за пределами перечисленных диапазонов?

Регулярно поставляем стабилизаторы поперечной устойчивости с нагрузкой свыше 480 кН, нестандартным ходом регулировки и специальной концевой арматурой. Индивидуальные заказы обрабатываются с использованием утвержденных чертежей и расчетов конструкции, предоставляемых до начала производства.

Какая документация сопровождает посылку?

Каждый заказ включает сертификаты испытаний материалов, отчеты о размерах, сведения о соответствии обработки поверхности и, при необходимости, протоколы функциональных испытаний. Для ядерных или критически важных для безопасности применений мы обеспечиваем полную отслеживаемость и документацию о соответствии, как указано в заказе на поставку.

Каковы ваши типичные сроки выполнения?

Стандартные стабилизаторы поперечной устойчивости с общими характеристиками могут быть изготовлены за четыре-пять недель. Большие нагрузки, легированные стали и специальные покрытия могут продлить график. Мы подтверждаем точную дату поставки во время предложения и поддерживаем прозрачное планирование производства.

Работаем с Тяньшунь

Когда вы обращаетесь к нам по поводу требований к качающейся стойке, специальный менеджер по работе с клиентами, обладающий знаниями в области проектирования продуктов, ответит вам в течение 24 часов. Наша команда анализирует ваши данные о нагрузке, рабочей температуре, размере трубы и предпочтениях торцевого соединения, чтобы предложить конфигурацию, которая подойдет как к проекту, так и к месту установки. Нестандартные длины, специальные покрытия и пакеты документации являются частью наших повседневных поставок, а не исключением.

После поставки мы остаемся доступными для консультаций по установке и поддержки после установки. Долгосрочное доверие наших клиентов, отраженное в повторных сделках более 70%, подтверждает, что наши стабилизаторы поперечной устойчивости работают так, как ожидалось, в течение многих лет службы.

Янчжоу Тяньшунь Трубопроводная Технологическая Компания, Лтд.

Завод площадью 35 000 м², Цзянсу, Китай – экспорт в более чем 45 стран.

Раскачивающиеся стойки, которые удерживают трубу в поперечном направлении, позволяя ей дышать в осевом направлении.
